Conexões Galvanizadas, Forjadas, Ferro Maleável e Flanges

Linha completa de conexões num só fornecedor

Uma conexão errada atrasa a obra ou trava a manutenção. Este hub existe para você fechar a lista inteira de conexões num fornecedor só, com a especificação certa: conexões hidráulicas e industriais, roscadas BSP/NPT, ferro maleável, forjadas, grooved, flanges e olets, com certificado de material do fabricante e atendimento técnico para acertar medida, rosca e classe antes de cotar. Em vez de fragmentar o pedido entre vários fornecedores, você consolida tudo numa cotação, com estoque e pronta entrega para PR, SC e RS.

São três coisas que essa amplitude resolve. A primeira é o pedido único: oito linhas de conexões na mesma cotação reduzem frete, número de notas fiscais e tempo de follow-up, porque você não espera prazos separados de fornecedores diferentes. A segunda é a especificação certa, não só o catálogo: rosca BSP ou NPT, ferro maleável ou forjado, classe de flange. É onde a maioria erra a compra, e por isso há atendimento técnico para fechar medida e norma antes de cotar. A terceira é a conformidade: flanges em ASME B16.5, soldáveis de topo em B16.9, forjadas em B16.11, roscadas em ABNT/DIN, sempre com certificado de material do fabricante.

As oito linhas de conexões da Metalpampa

Organizamos a linha por tipo de ligação, do roscado ao soldado, para você localizar a peça pela aplicação. Cada linha abaixo entra na mesma cotação.

Roscadas BSP em ferro maleável

A rosca BSP (gás, padrão Whitworth) é a mais comum no Brasil para redes prediais e de baixa pressão. A linha roscada BSP em ferro maleável galvanizado e preto cobre joelho, curva, tê, cruzeta, luva, união, niple, bucha de redução e bujão, com referência ABNT/DIN. É a base da montagem hidráulica roscada: monta com tubo galvanizado roscado, desmonta para manutenção e dispensa solda. O galvanizado atende a rede exposta; o ferro maleável preto, a rede interna ou que recebe pintura.

Roscadas NPT classes 150 e 300

A rosca NPT é a cônica americana, usada em processo e ar comprimido, nas classes 150 e 300. A linha cobre joelho, tê, luva, niple e bucha. A vedação se dá no contato das roscas cônicas, em geral com fita ou veda-rosca conforme o fluido. Vale lembrar que a NPT não é intercambiável com a BSP: confirme a rosca do sistema antes de cotar para não receber a peça errada.

Press-fit (por prensagem)

A conexão press-fit une o tubo por prensagem, sem rosca e sem solda, com ferramenta de prensar. A vedação fica num anel da própria conexão, que é comprimido contra o tubo na prensagem. É a opção de produtividade para redes hidráulicas em que a velocidade de montagem importa, reduzindo o tempo de obra em relação ao roscado e dispensando o trabalho a quente da solda.

Forjadas de alta pressão e olets

Para alta pressão e processo, a linha forjada em aço carbono vai das classes 2000# e 3000# às 6000# e 9000#, conforme a norma ASME B16.11. A classe indica a pressão que a peça suporta: quanto maior o número, mais robusta a conexão. Os olets (weldolet, sockolet e threadolet) fazem a derivação de ramal a partir da tubulação principal, cada um para um tipo de ligação (solda de topo, encaixe ou rosca). É a linha de quem trabalha com vapor, hidráulica industrial e linhas de processo.

Tubulares de solda de topo (butt-weld)

As conexões de solda de topo (butt-weld) atendem tubulação soldada na faixa de schedule SCH 10 a XXS: joelho, curva, tê, redução concêntrica e excêntrica e tampão (cap), conforme a ASME B16.9. Para o tubo de condução correspondente em schedule, haverá página dedicada (em breve).

Grooved (ranhuradas) e acoplamentos

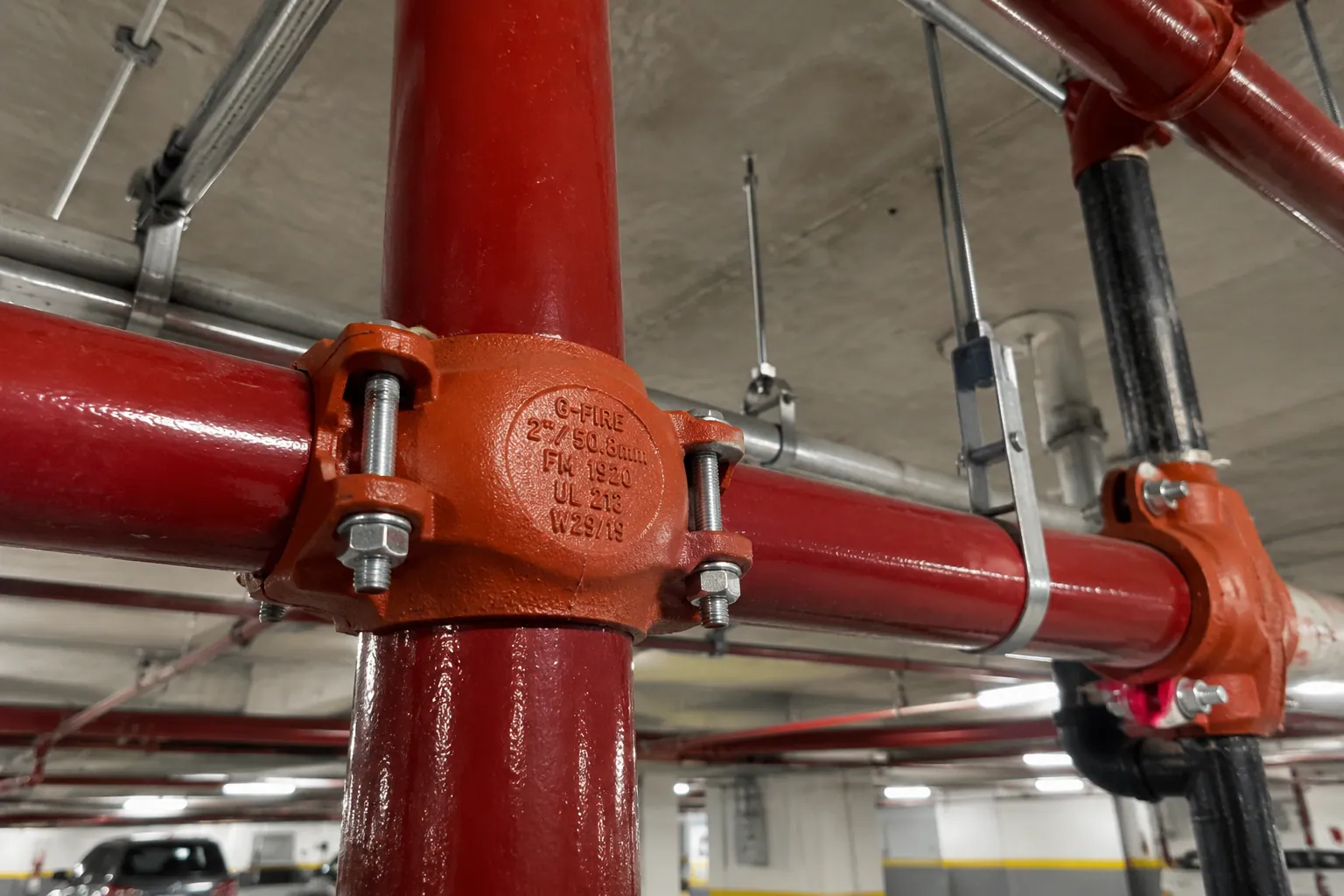

A conexão grooved, ou ranhurada, une as peças por uma ranhura na extremidade do tubo e um acoplamento rígido ou flexível, sem solda. A linha cobre joelho, tê, redução, flange adaptador e os acoplamentos rígido e flexível. É montagem mecânica, rápida e desmontável: o acoplamento rígido trava a junta, e o flexível absorve pequenas movimentações e dilatação. Por dispensar solda em campo, agiliza a montagem e a manutenção de redes grandes. Para rede de incêndio com grooved (hidrante, norma de incêndio), haverá página específica (em breve).

Flanges classes #150 a #2500

Os flanges de aço carbono vão das classes #150 a #2500, nos tipos sobreposto (slip-on), de pescoço (welding neck), de rosca e cego (blind), conforme a ASME B16.5. O sobreposto é soldado por fora e por dentro e resolve a maioria das ligações; o de pescoço soldado de topo trabalha melhor em alta pressão e fadiga; o cego fecha a extremidade da linha. A classe de pressão do flange precisa casar com a da tubulação e da contra-flange, então cote sempre informando a classe e o diâmetro.

Ferro maleável galvanizado e preto

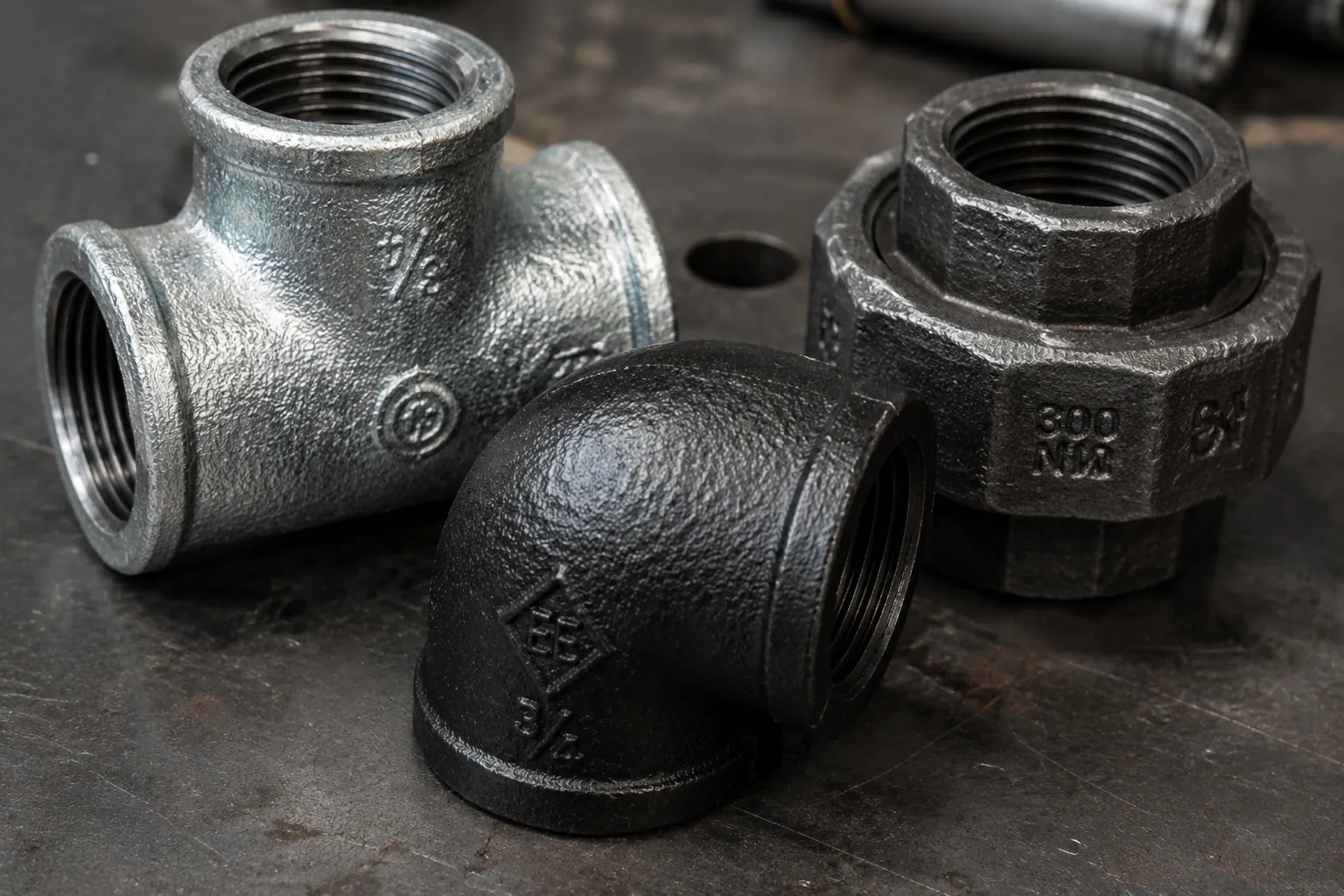

A linha de ferro maleável galvanizado e preto é consolidada e se conecta à linha roscada BSP, para redes prediais e de baixa pressão. É o material que cobre a maior parte da instalação predial roscada, com a mesma família de joelho, tê, luva e niple da linha BSP. A decisão entre ferro maleável e conexão forjada depende da pressão, da temperatura e da norma: maleável para o predial roscado, forjada para a alta pressão.

Bucha de redução e demais reduções

Reduzir diâmetro é onde a compra mais erra, porque há três peças diferentes para situações diferentes. A bucha de redução é rosqueada e reduz o diâmetro dentro de outra conexão, comum no roscado BSP. A redução (concêntrica ou excêntrica) liga dois tubos de diâmetros diferentes, por solda ou rosca: a concêntrica é centralizada, e a redução excêntrica mantém uma geratriz alinhada para evitar bolsão de ar em linhas horizontais e sucção de bomba. O tê de redução deriva um ramal de bitola menor. Quando a peça envolve niple ou luva na mesma montagem, o atendimento técnico ajuda a definir a combinação certa pela medida.

Tipos de conexão que cobrimos

Além das oito linhas, o catálogo de detalhes cobre as peças mais pedidas em todas as formas de ligação. O joelho (cotovelo é o sinônimo) aparece em 45° e 90°; a curva, o tê, a cruzeta, a redução e a bucha de redução, a luva, a união, o niple (simples e duplo), o flange e o tampão ou bujão completam a relação. A mesma peça costuma existir em mais de uma forma de ligação (um joelho pode ser roscado, de solda ou grooved), e é a aplicação que define qual usar. Trabalhamos ainda com conexões inox e conexões para gás conforme a demanda.

Normas e certificação

As linhas seguem as normas de referência conforme o tipo: ASME B16.5 para flanges, B16.9 para as soldáveis de topo, B16.11 para as forjadas e ABNT/DIN para as roscadas. Cada norma fixa as dimensões, as classes e os materiais da peça, e é por ela que a conexão casa com o tubo e com a contra-peça. O material é fornecido conforme a norma aplicável, com certificado de material do fabricante. As normas citadas são referência de fabricação, não certificações detidas pela distribuidora: o que entregamos é a conexão conforme a norma do projeto, com o documento que a comprova. O tubo galvanizado a fogo que acompanha as conexões galvanizadas está na página de tubo galvanizado a fogo, para você fechar tubo e conexão na mesma linha.

Como cotar conexões na Metalpampa

Para cotar conexões, informe o tipo de ligação (roscada, forjada, grooved, flange ou soldável), a medida, a rosca ou a classe, a quantidade, a cidade (PR/SC/RS) e o CNPJ. Para uma lista grande, envie a relação inteira de uma vez; cotamos o conjunto: é o cenário em que a consolidação num só fornecedor mais economiza frete e tempo. Quando faltar definir uma rosca, uma classe de flange ou o tipo de redução, o atendimento técnico fecha a especificação antes do pedido. Trabalhamos com estoque e pronta entrega para o Sul, com o prazo por item confirmado na cotação. Veja o passo a passo em como solicitar cotação. Para a estrutura que acompanha a tubulação, veja também o metalon e tubo estrutural de aço carbono e o atendimento de conexões em Curitiba e RMC.

Somos uma distribuidora de tubos, conexões e alumínio para o Sul.
